S2 - гибкие тонкостенные термоусаживаемые трубки самозатухающие из полиолефина

188

Материал: модифицированный полиолефин;
Соответствуют военным стандартам GJB, MIL;
Коэффициент усадки 2:1, 3:1, 4:1;
Обладают высокой стойкостью к воздействию агрессивных жидкостей и растворителям;
Гибкие;
Рабочие температуры от -55°С до +135°С;
Температура усадки +125°С;
Самозатухающие по UL 224, VW-1;
Производство компании Union Polimer Material Co., Ltd.

ТУ 22.21.29-015-54721411-2025

Спецификации:

UL 224, file № E341796
SAE-AS-DTL-23053/5 class 1
GJB 7279-2011

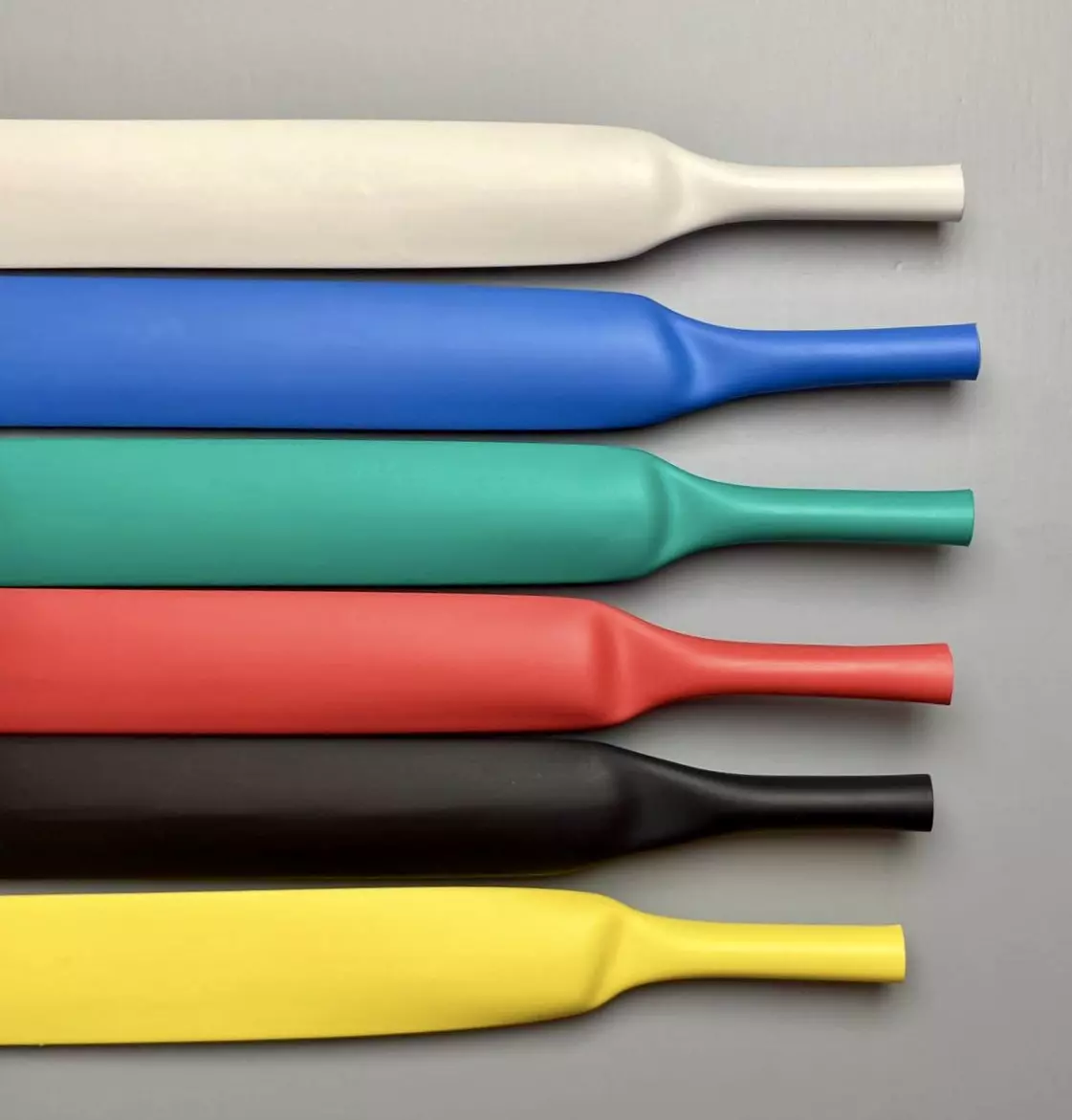

Стандартные цвета: Черный, прозрачный, красный, желтый, зеленый, синий, белый.

Цвета, поставляемые по предварительному заказу: Коричневый, оранжевый, фиолетовый, серый.

Возможна нарезка термоусаживаемой трубки индивидуальной длины.

Аналоги:

DSG-Canusa: Deray®PAS, Deray®PES, Deray®H, Deray®I, Deray®I 3000
Tyco Electronics Raychem: RNF-100, RNF-3000
3M: GTI-3000

Крио-испытания термоусадочной трубки S2

Испытания крио-заморозкой трубки S2 (смотреть видео)

Таблица размеров

Наименование	До усадки	После полной усадки		Кол-во в рулоне (м)
Наименование	Внутр. Ø min (мм)	Внутр. Ø max (мм)	Толщина стенок (мм)	Кол-во в рулоне (м)
Усадка 2:1
S2 2:1 - 1,2/0,6	1,2	0,6	0,40	200
S2 2:1 - 1,6/0,8	1,6	0,8	0,43	200
S2 2:1 - 2,4/1,2	2,4	1,2	0,51	200
S2 2:1 - 3,2/1,6	3,2	1,6	0,51	200
S2 2:1 - 4,8/2,4	4,8	2,4	0,51	100
S2 2:1 - 6,4/3,2	6,4	3,2	0,64	100
S2 2:1 - 7,9/4,0	7,9	4,0	0,64	100
S2 2:1 - 9,5/4,8	9,5	4,8	0,64	100
S2 2:1 - 12,7/6,4	12,7	6,4	0,64	100
S2 2:1 - 15,9/7,9	15,9	7,9	0,64	100
S2 2:1 - 19,1/9,5	19,1	9,5	0,76	100
S2 2:1 - 25,4/12,7	25,4	12,7	0,89	50
S2 2:1 - 31,8/15,9	31,8	15,9	1,02	50
S2 2:1 - 38,1/19,0	38,1	19,0	1,02	50
S2 2:1 - 50,8/25,4	50,8	25,4	1,14	25
S2 2:1 - 76,2/38,1	76,2	38,1	1,27	25
S2 2:1 - 101,6/50,8	101,6	50,8	1,40	25
Усадка 3:1
S2 3:1 - 1,5/0,5	1,5	0,5	0,50	200
S2 3:1 - 3,0/1,0	3,0	1,0	0,60	200
S2 3:1 - 4,5/1,5	4,5	1,5	0,70	200
S2 3:1 - 6,0/2,0	6,0	2,0	0,80	50
S2 3:1 - 9,0/3,0	9,0	3,0	0,85	50
S2 3:1 - 12,0/4,0	12,0	4,0	0,85	50
S2 3:1 - 15,0/5,0	15,0	5,0	0,90	50
S2 3:1 - 18,0/6,0	18,0	6,0	0,90	25
S2 3:1 - 24,0/8,0	24,0	8,0	1,20	25
S2 3:1 - 39,0/13,0	39,0	13,0	1,25	25
S2 3:1 - 51,0/17,0	51,0	17,0	1,40	15
Усадка 4:1
S2 4:1 - 4,0/1,0	4,0	1,0	0,75	100
S2 4:1 - 8,0/2,0	8,0	2,0	0,90	100
S2 4:1 - 12,0/3,0	12,0	3,0	1,1	100
S2 4:1 - 16,0/4,0	16,0	4,0	1,2	50
S2 4:1 - 24,0/6,0	24,0	6,0	1,5	50
S2 4:1 - 32,0/8,0	32,0	8,0	1,5	50

Характеристики

Основные характеристики	Метод испытаний	Значение
Разрушающее усилие при растяжении	GJB 7279-2011	14,6 МПа
Удлинение перед разрывом	GJB 7279-2011	482%
Усадка продольная	GJB 7279-2011	10% max.
Ударная прочность	GJB 7279-2011	172 МПа
Удельная плотность	GJB 7279-2011	1,2 г/см³
Разрушающее усилие после теплового воздействия (при +175°С)	GJB 7279-2011	Прочность на разрыв 11,8 МПа, удлинение перед разрывом 280%
Тепловой удар +250°С	GJB 7279-2011	Нет растрескивания и стекания
Температурный шок -55°С +135°С	GJB 7279-2011	Прочность на разрыв 14,0 МПа, удлинение перед разрывом 444%
Усадка при +175°С	GJB 7279-2011	Нет растрескивания
Гибкость при низких температурах	GJB 7279-2011	нет растрескивания при -55°С
Горючесть	GJB 7279-2011	Самозатухающие UL224, VW-1
Электрическая прочность	GJB 7279-2011	20 кВ/мм
Испытание переменным током 2500В в течении 1 мин.	GJB 7279-2011	Нет пробоя
Удельное электрическое сопротивление	GJB 7279-2011	7,8 х 10¹⁵Ом х см
Коррозия меди при +175°С	GJB 7279-2011	не корродирует
Химическая стойкость	GJB 7279-2011	стойкие
Стойкость к керосину RP-3	GJB 7279-2011	После воздействия прочность на растяжение 9,9 МПа, диэлектрическая прочность не менее 16кВ/мм
Стойкость к гидравлическому маслу №15	GJB 7279-2011	После воздействия прочность на растяжение 11,1 МПа, диэлектрическая прочность не менее 16кВ/мм
Стойкость к смазке №8	GJB 7279-2011	После воздействия прочность на растяжение 12,7 МПа, диэлектрическая прочность не менее 16кВ/мм
Стойкость хлорид натрия 5%	GJB 7279-2011	После воздействия прочность на растяжение 13,9 МПа, диэлектрическая прочность не менее 16кВ/мм
Стойкость к авиационному антифризу	GJB 7279-2011	После воздействия прочность на растяжение 13,7 МПа, диэлектрическая прочность не менее 16кВ/мм
Воздействие соляным туманом	GJB 7279-2011	Прочность на разрыв 14,6 МПа, удлинение перед разрывом 485%
Стойкость к высокой влажности и повышенной температуре воздуха	GJB 7279-2011	Прочность на разрыв 10,9 МПа, удлинение перед разрывом 475%
Стойкость к плесневым грибам	GJB 7279-2011	Стойкие. Показатель 0
Водопоглощение	GJB 7279-2011	0,24%
